Устройство системы плинтусного отопления

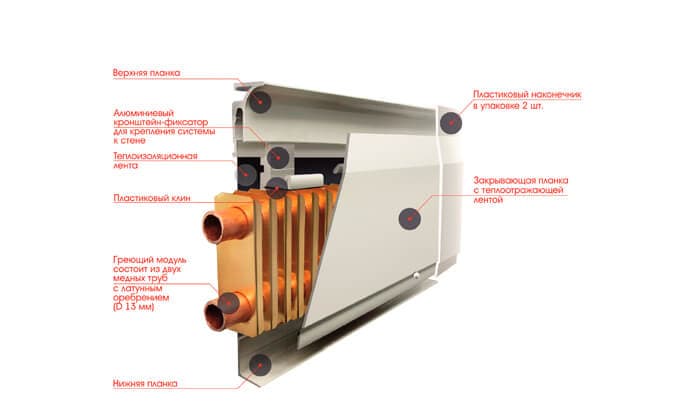

Компания Алден Групп производит Теплый Плинтус в двух исполнениях: жидкостный и электрический. Принципиально устройство этих двух вариантов — одинаково: внутри алюминиевого корпуса (состоит из трех планок — верхней, закрывающей и нижней) размещается медно-латунный греющий модуль.

Различные пластиковые декоративные элементы: наружные и внутренние углы, торцевые заглушки, стыковочные планки — позволяют элегантно оформить Плинтус любой конфигурации.

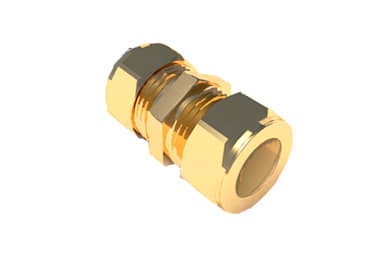

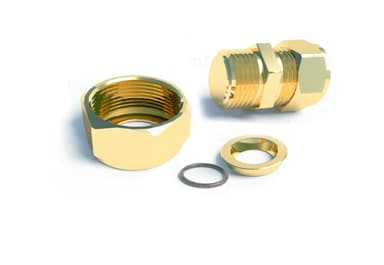

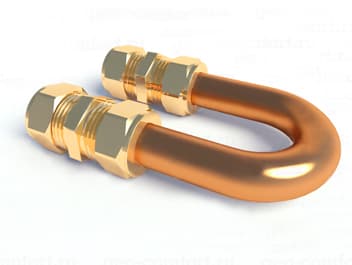

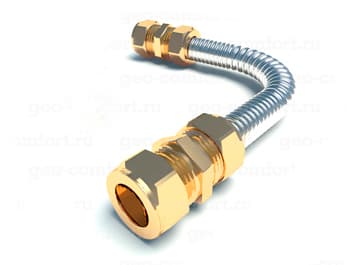

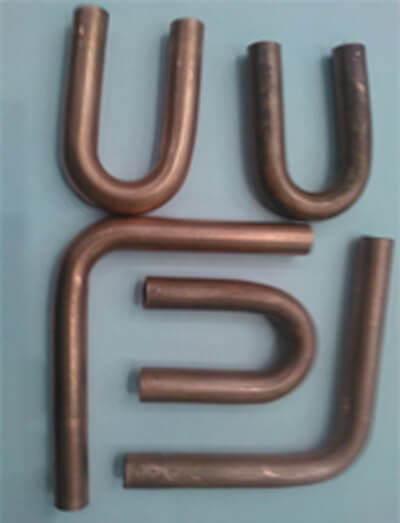

В жидкостном варианте Греющий Модуль собирается в герметичный контур для заполнения теплоносителем (используются соединительные резьбовые фитинги или фитинги под пайку, угловые гибкие поворотные элементы, концевые поворотные элементы).

В электрическом варианте в Греющий Модуль вставляются специальные Трубчатые Электрические Нагреватели (ТЭНы) и термоустойчивый соединительный кабель.

Рассмотрим по-подробней функциональное назначение, конструкцию и материал каждого элемента:



ПЛАНКИ: ВЕРХНЯЯ / ЗАКРЫВАЮЩАЯ / НИЖНЯЯ

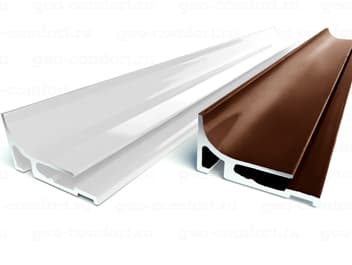

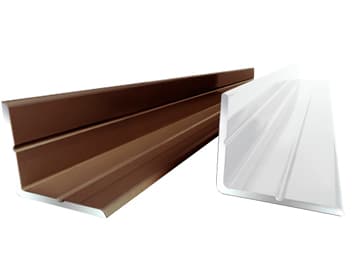

Как уже было сказано — наружный корпус Плинтуса состоит из 3х алюминиевых планок, стандартная их длина по 2.5 метра, при монтаже эти планки можно нарезать в нужный размер, собирать контуры любой длины с различными углами, разрывами и даже гнуть по дуге различного радиуса. Материал и форма элементов наружного корпуса обеспечивают высокую эффективность перевода конвективного тепла воздушного потока в нагрев поверхности стены над Плинтусом и как следствие — излучение тепла от сухой и теплой стены. Горячепрессованный алюминий обладает высокой прочностью к ударам, может успешно использоваться в помещениях различного назначения, обеспечивая надежную защиту внутренних элементов Плинтуса в сочетании с неизменно высокой эстетикой.

Материал: горячепрессованный алюминий АD-31-T1, ГОСТ 8617-81.

Стандартная длина планок — 2500 мм

Толщина стенок планок — 1-2 мм

Покрытие полимерно-порошковое.

Базовые цвета: белый ( Ral Classic 9016) и коричневый ( Ral Classic 8019)

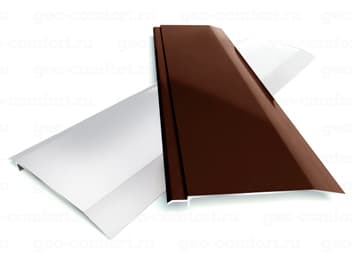

В комплект поставки к закрывающей планке входят:

• лента настенная теплоизоляционная шириной 100-110мм (вспененный полиэтилен на клеевой основе)
• лента теплоотражающая шириной 60-64мм (фольгированный алюминий на клеевой основе)

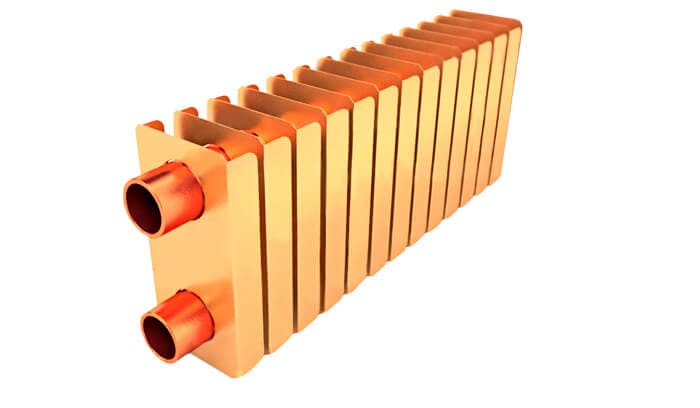

ГРЕЮЩИЙ МОДУЛЬ

Греющий модуль — это мозг и сердце Теплого Плинтуса. Его задача преобразовать энергию теплоносителя или ТЭНов в воздушный тепловой поток определенной температуры, скорости и объема, т.к. строгое сочетание этих параметров обеспечивает появления эффекта Коанда (эффект прилипания воздушного потока к поверхности стены) и последующий перевод конвекции в излучение.

Стандартная длина изделия — 2440 мм

Порожний вес греющего модуля — 1200 г/пог.м.

Материал: труба медная неотожженная (медь марки М1) наружный диаметр 13 мм, внутренний диаметр — 11 мм, толщина стенок — 1 мм. Соответствует ГОСТ 617-2006. Ламель латунная, напрессованная, соответствует ГОСТ 2208-2007.

Объем теплоносителя в системе — 0,19 л/пог.м.

Максимально допустимое опрессовочное давление — 23 кгс/см²

Рабочее давление — 15 кгс/см²

Максимально допустимая рабочая температура +110°С

Гидравлическое сопротивление – не более 0,02 м.в.ст/пог.м.

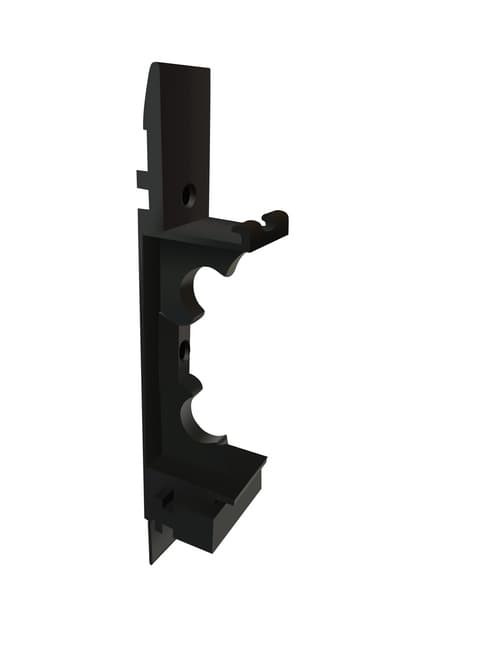

КРОНШТЕЙН-ФИКСАТОР ГРЕЮЩЕГО МОДУЛЯ

Кроншейн-фиксатор соединяет воедино планки наружного корпуса с Греющим Модулем и крепит эту конструкцию к стене.

Материал: полиамид стеклонаполненный A CB 50-1.

Размеры кронштейна: высота — 130мм, ширина — 20мм.

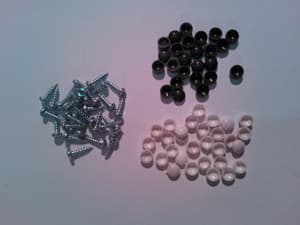

В комплект к кронштейну-фиксатору входит: саморезы 3х12мм, пластиковые колпачки для закрытия шляпок саморезов (стандартные цвета — белые, коричневые).

ДЕКОРАТИВНЫЕ ПЛАСТИКОВЫЕ ЭЛЕМЕНТЫ

Поскольку Теплый Плинтус Mr.Tektum не только отопительная система, но и интерьерное решение — мы разработали все необходимые декоративные элементы для установки Плинтуса любой конфигурации.

Материал: высококачественная пластмасса

Базовые цвета: белый (Ral Classic 9016) и коричневый (Ral Classic 8019)

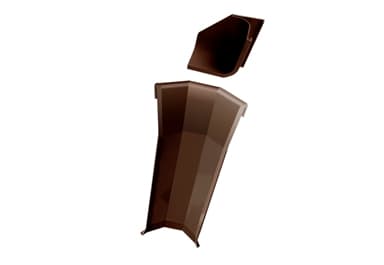

• внутренний угол (состоит из двух частей)

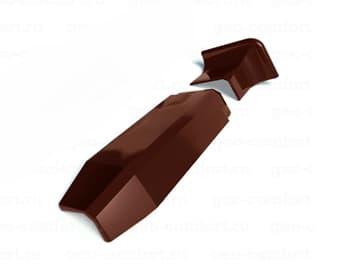

• наружный угол (состоит из двух частей)

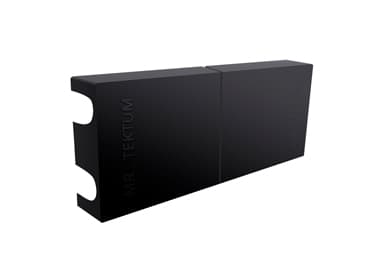

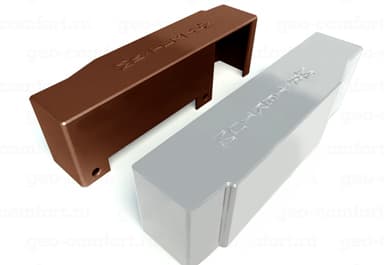

• комплект наконечников (в упаковке: левый — 1шт, правый — 1шт)

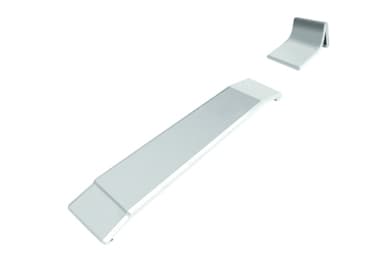

• соединительная планка (состоит из двух частей)

КОМПЛЕКТУЮЩИЕ ДЛЯ СИСТЕМЫ ОТОПЛЕНИЯ «ТЕПЛЫЙ ПЛИНТУС MR.TEKTUM», ЭЛЕКТРИЧЕСКИЙ ВАРИАНТ

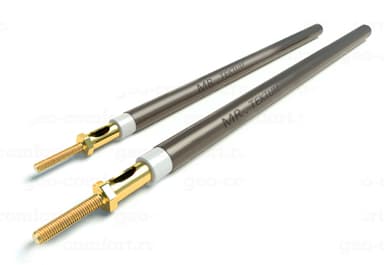

ТРУБЧАТЫЙ ЭЛЕКТРОНАГРЕВАТЕЛЬ (ТЭН) — это устройство, которое преобразует электрическую энергию в тепловую. ТЭН нагревает греющий модуль, который в свою очередь передает тепло воздушному потоку.

Оболочка ТЭНа изготовлена из нержавеющей стали, соответствует ГОСТ Р52161.1-2004, ГОСТ 19108-81, разд.2

Область напряжений — 220-240В

Класс защиты — II

Используемые длины ТЭНов:

• 2,5 м (мощность - 500Вт)
• 1,5 м (мощность - 300Вт)
• 1,0 м (мощность - 200Вт)
• 0,7 м (мощность - 140Вт)

Резьба шпилек М4

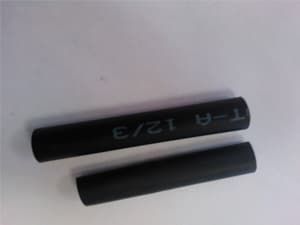

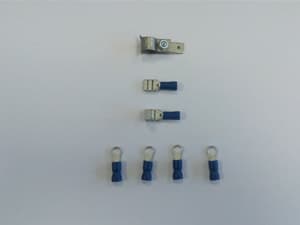

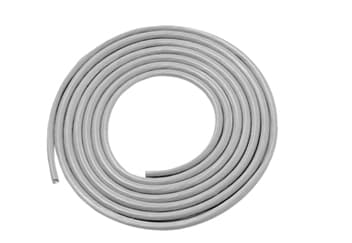

ТЭН комплектуется клеммами: (клемма заземления — 1шт, клемма плоская — 1шт, клемма ножевая — 1шт, клемма контактная — 4 шт) и термоусадочными муфтами по ТУ 2245-002-75457705-2006
